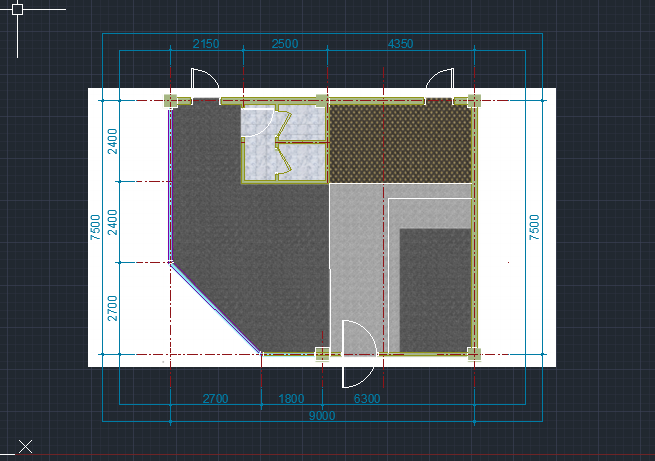

복습의 의미로 기본적인 카페도면을 그려보았다
가구 레이어가 짙은파란색이라 안보일수있다.(프린트할떄 고려하여 흰색종이에 잘비치는 색으로 표현)
오전에는 시험을 봐서 진도 나간게없다
이게 오늘 한 전부이다
가구레이어가꺼져있지만 그리는데 어렵지 않았다
위는 가구레이어를 킨상태이다 동선 구분을 짓기위해 흰색 라인을 그려주었다
그리고나서 캐드로옮겨준다
여기까지가 오늘의 진도이다 네모난 틀은 저기 써져있는대로 축척 크기만큼 스케일을 키워주면 된다
스케치업과 캐드를 활용하여 도면을 색감있게 그려보았다
원래의 문제는 이것이였다
DT로 가구 및 카운터 앤 키친 , 테이블,(화장실은 제외하라하셔서 제외했다) 바닥 등 전부 구분지어서 이름을 넣어주었다
아직까지는 스케치업보다는 캐드가 쫌더 편한것같다 (비교적 쉬운거같다)
스케치업할떄는 선생님의 도움을 받아야만했다
